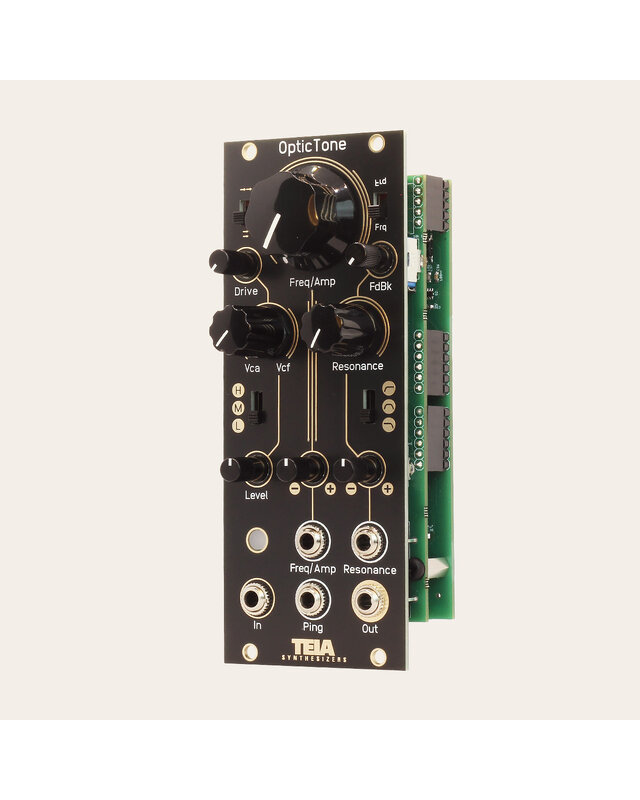

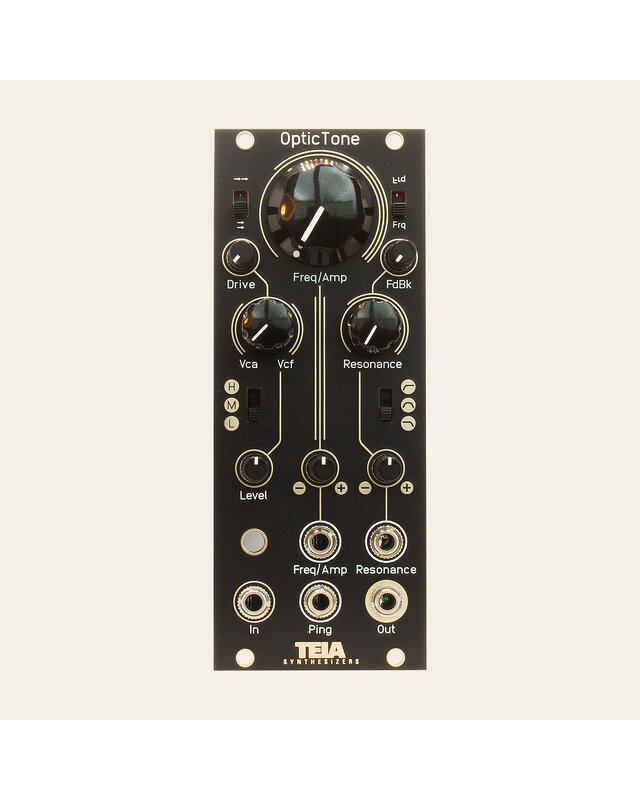

OpticTone MK2

OpticTone MK2 ist eine verbesserte Version unseres Originalmoduls und kombiniert einen 12-dB-Multimode-Vactrol-VCF und einen Vactrol VCA. Diese einzigartige Schaltung ist inspiriert von den besonderen Eigenschaften von Vactrols und Tiefpass-Gates, die für ihren flüssigen und natürlichen Charakter gefeiert werden.

Der Filterbereich bietet die drei wesentlichen Filtertypen: Tiefpass, Bandpass und Hochpass. Ein neuer Bereichsschalter ermöglicht Ihnen die Auswahl zwischen hohen, mittleren und niedrigen Filterbereichen, wobei die hohe Position den größeren Filterbereich bietet. Der Resonanzknopf, der mit einem Spannungssteuerungseingang ausgestattet ist, bietet verbesserte Modulationsflexibilität. Der Feedback-Regler interagiert mit dem Resonanzpfad und dient als Resonanzkompensationssteuerung, mit der Sie von sanfter, cremiger Resonanz bis hin zu wilder Selbstoszillation einstellen können.

OpticTone MK2 führt einen neuen Schalter ein, um zwischen seriellen und parallelen Konfigurationen für VCA und Filter zu wählen. Im Parallelmodus kommt der VCA zuerst. Sowohl der VCA als auch der Filter werden über den Freq/Amp-Regler, seinen Spannungssteuerungseingang und die Touch-Steuerung über die 3 Linien auf dem Bedienfeld unter dem Regler gesteuert. Die Signalkombination kann mit einem speziellen Regler überblendet werden.

Die neue Schaltung ist so konzipiert, dass der Benutzer Low-Pass-Gate-Zupfgeräusche erzeugen kann. Um Lowpass-Gate-Zupfgeräusche zu erzielen, senden Sie einen kurzen Trigger (ca. 20 ms) an den Freq/Amp-CV-Eingang und nutzen Sie das langsame, hüllkurvenartige Abklingen des Vactrol. Mit dem Crossfade-Regler können Sie die VCA- und VCF-Signale mischen und so den Zupfeffekt ausbalancieren und feinabstimmen.

Der Frq-Schalter kehrt die Filterfrequenzsteuerung um, sodass sich der Filter „schließt“, wenn sich der VCA „öffnet“, und umgekehrt.
Mit dem Ping-Eingang können Sie die charakteristischen perkussiven Klänge erzeugen, die für Vactrol-Filter charakteristisch sind. Beim Pingen eines Filters wird ein kurzes Trigger- oder Gate-Signal an den Filter gesendet, wodurch dieser kurzzeitig in Resonanz tritt und einen perkussiven Klang erzeugt. Diese Technik wird häufig in der modularen Synthese verwendet, um trommelartige oder gezupfte Klänge zu erzeugen. Die Ping-Frequenz wird über den Freq/Amp-Regler gesteuert und bietet eine große Bandbreite an Tönen von tiefen Kick-Drums bis hin zu hohen Bongos.
Das Modul verfügt außerdem über einen Drive-Regler mit Vorfilter, der eine Reihe von Klangtexturen von subtiler Wärme bis zu intensiver Verzerrung bietet und Ihrem Sound einen reichen harmonischen Inhalt verleiht.

Funktionen:

• Vatrol-basiertes 12-dB-Multimode-spannungsgesteuertes Filter: Tiefpass, Bandpass und Hochpass.
• Vactrol-basierter spannungsgesteuerter Verstärker.
• Crossfade-Regler zum Mischen des VCA- und VCF-Abschnitts.
• Spannungsgesteuerte Resonanz.
• Verbesserte Schaltung für Lowpass-Gate-Zupfgeräusche.
• Ping-Eingang zur Erzeugung perkussiver Klänge.
• Filterbereichsschalter.
• Schalter zum parallelen Einstellen von VCA und VCF oder Serie.
• Schalter zur Umkehrung der Filterfrequenzpolarität. Ändert die VCA-Polarität nicht.
• Overdrive- und Feedback-Regler.
• Dämpfungs-/Inverter-Regler an allen spannungsgesteuerten Eingängen
  Touch-Steuerung für Frequenz und Amplitude.

Spezifikationen:

• Breite: 10 TE
• Tiefe: 33 mm
• Stromverbrauch: 55 mA +12 / 55 mA -12
• Eurorack-Format
• Doepfer-Stromanschluss

Lesen Sie das Handbuch für OpticTone MK2 hier
