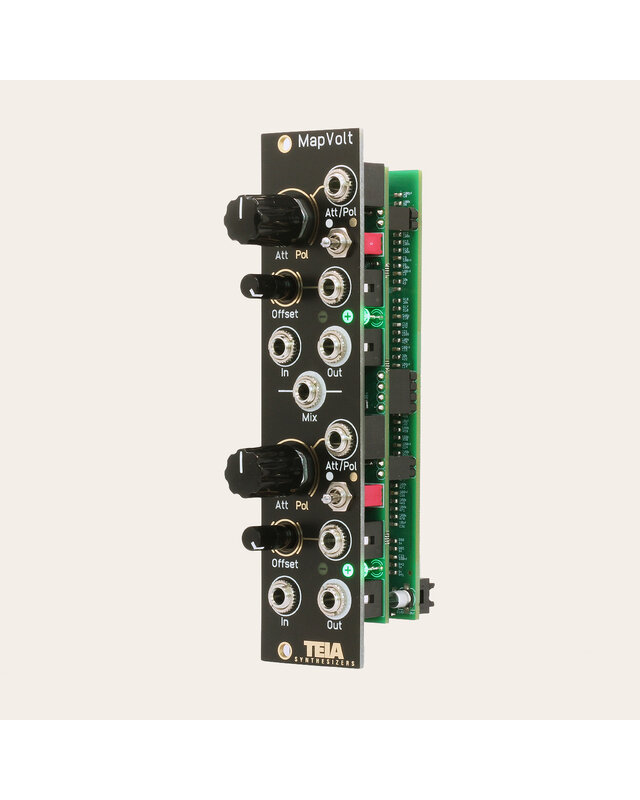

MapVolt

MapVolt wurde mit Blick auf Vielseitigkeit entwickelt und ist ein zweikanaliger Universalspannungsprozessor, der für die flexible Handhabung von Audio- und CV-Signalen konzipiert ist.
Mit nur 6 PS ist Mapvolt ein Mehrzweckwerkzeug für spannungsgesteuerte Skalierungs-, Invertierungs-, Offset-, Subtraktions- und Mischfunktionen.

Jeder Kanal von MapVolt kann entweder im Polarisator- oder im Dämpfungsmodus betrieben werden, was eine manuelle Steuerung über Knöpfe oder CV-Signale ermöglicht. Im Polarisatormodus fungiert es als spannungsgesteuerter Dämpfungs-Inverter und ermöglicht die Kontrolle über Signalpegel und Polarität. Darüber hinaus kann es als Vierquadrantenmultiplikator oder Ringmodulator für Audiosignale verwendet werden, wobei der Prozessoreingang als Trägersignal und der CV-Eingang des Polarisators als Modulator dient.

Im Attenuator-Modus arbeitet MapVolt als VCA und bietet Kontrolle über die Signalpegel. Sein VCA-CV-Eingangsbereich von +5/-5 macht es gut geeignet für die Amplitudenmodulation (AM) mit anderen +/-5V-Wellenformen.

MapVolt ist mit dedizierten Spannungsoffset-Reglern für jeden Kanal ausgestattet, die über CV gesteuert werden können. Wenn kein Eingang in den Prozessoreingangskanal gepatcht ist, können die Spannungsoffset-Regler als Offset-Generatoren verwendet werden.

Mit seiner dedizierten Mischstufe ermöglicht MapVolt die Kombination beider Kanäle zu einem gemeinsamen Ausgang. Wenn einer der Prozessorkanäle invertiert ist, kann außerdem ein Signal vom anderen subtrahiert werden.

Funktionen:

• Dualer VC-Polarisator (Attenuverter).
• Dualer VC-Attenuator (VCA).
• Dualer VC-Offset-Generator (+10 V/-10 V).
• Dualer Ringmodulator/Vierquadrantenmultiplikator.
• Zweikanal-Mixer
• Spannungssubtrahierer
• Geeignet für Audio- und CV-Signale

Spezifikationen:

• Breite: 6 TE
• Tiefe: 33 mm
• Stromverbrauch: 65 mA +12 / 65mA -12
• Eurorack-Format
• Doepfer-Stromanschluss
